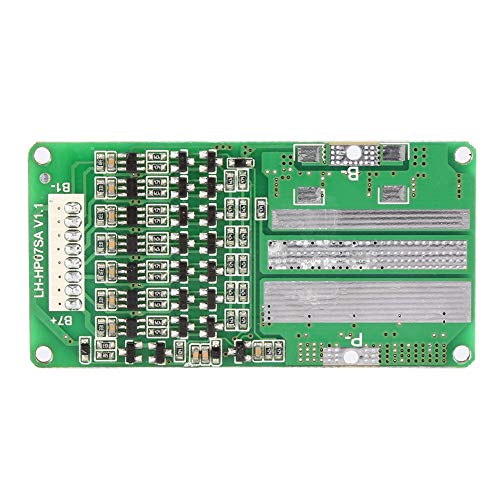

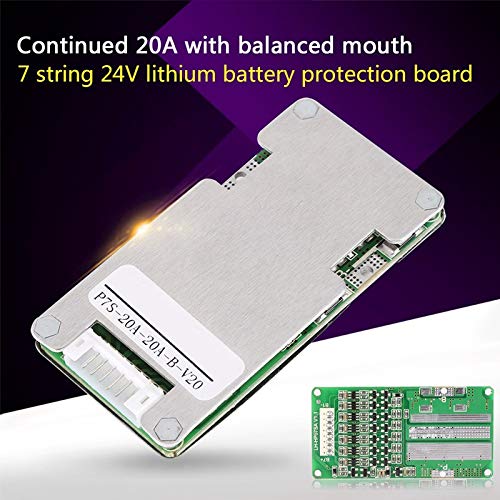

Jadeshay Beschermplaat – 24V 20A 7S Lithium Li-Ion 18650 batterij BMS-beschermplaat met compensatie

Eigenschappen:

Het beschermbord is ontworpen voor 7 Li-ion-accu’s uit de serie 18650 met 3,6 V/3,7 V.
Stabiele beveiligingsfuncties voor het opladen en ontladen, zoals nauwkeurige bescherming tegen overlading, overstroombeveiliging en kortsluiting.
Accukern-hardware, uitgebalanceerde afwerking, evenwichtige stroom, passende warmteafgifte, heeft geen invloed op de prestaties van de accu.

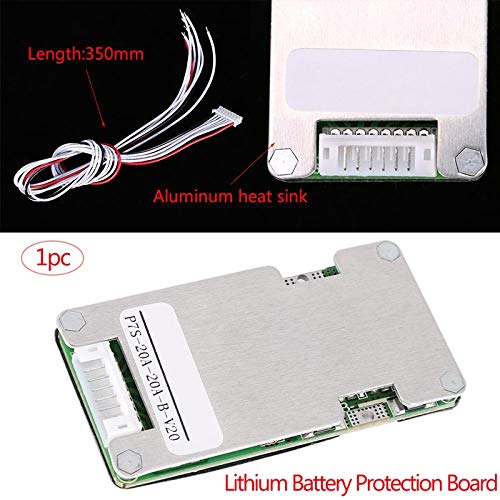

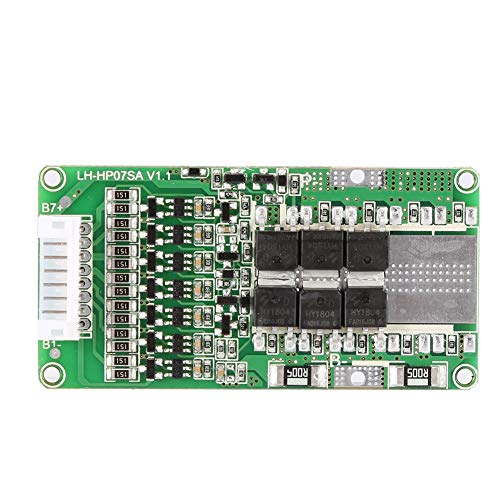

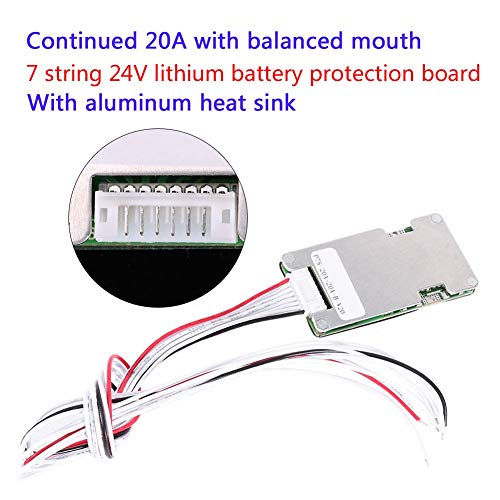

Het heeft aluminium plaat, dat de warmteafvoer voor de MOS-buizen verbetert en de levensduur van de MOS-buis zou verlengen.
Laag stroomverbruik in slaapstand kan energie besparen.

Specificaties:

Minimale typische maximale eenheid Opmerking
Werkspanning 19.6
29,75 V normaal werkgebied
Ruststroom.
20 50 μA enkele batterijspanning 3,6 V
Bedrijfstemperatuur: -20 °C.
+70 °C normaal bedrijfstemperatuurbereik.
Relatieve luchtvochtigheid.

90%.
Geen condensatie.
Opslagtemperatuur: -40 °C.
+85 graden Celsius. De luchtvochtigheid bedraagt minder dan 90%, geen condensatie.
Hoogte:

4000 m.
Laadspanning:

29,75 V CC-CV
Functietestement symbool test minimum typische maximale eenheid
Overspanningsbeveiliging spanning Vc1 bij opladen van 4.200 4.250 4.300 V
Vertragingstijd Tc1/10 1000 1700 ms
Ontlast spanning Vc2/4.150 4.190 4.240 V
Laadstroom normaal Ioc /

20 A.
Startfunctie van de balansfunctie.
/ 4.150 4.200 4.250 V
compensatiestroom
/ 20
35 mA.
Overspanningsbeveiliging spanning Vd1 bij ontlading 2.700 2.800 2.900 V
Vertragingstijd Td1 / 10 200 500 mS
Ontlast spanning Vd2/2.900 3.000 3.100 V
Herstelvoorwaarden / / scheiden van de belasting
Overstroombereik overstroom 1 beschermingsstroom Ioc1
60.
100 A.
Overstroom 1 beschermvertragingstijd toc1
20.
200 ms.
Ontlading via stroom ontlasting via stroom herstelconditie / / scheiding van de belasting
Ontladingsstroom max. Continue ontladingsstroom Ioc – – 20 A
Vertragingstijd kortsluiting

Voer het modelnummer hierboven in om zeker te weten dat dit past.
1. Veilig: stabiele verschillende beveiligingsfuncties voor opladen en ontladen, zoals nauwkeurige bescherming tegen overlading, overontlading, overstroombeveiliging en kortsluitbeveiliging.
2. Pasvorm: Het beschermbord is geschikt voor Li-ion batterijen uit de serie 18650 met 3,6 V/3,7 V.
3. EIGENSCHAPPEN: De uitgebalanceerde verwerking van de kernbatterij hardware, de juiste stroombalans en de uitgebalanceerde warmteafgifte beïnvloeden de prestaties van de accu niet.
4. Duurzaam: het heeft aluminium plaat dat de warmteafvoer voor de MOS-buizen verbetert en de levensduur van de MOS-buis zou verlengen.
5. ENERGY SAVE: Laag ruststroomverbruik, het kan energie worden bespaard.
